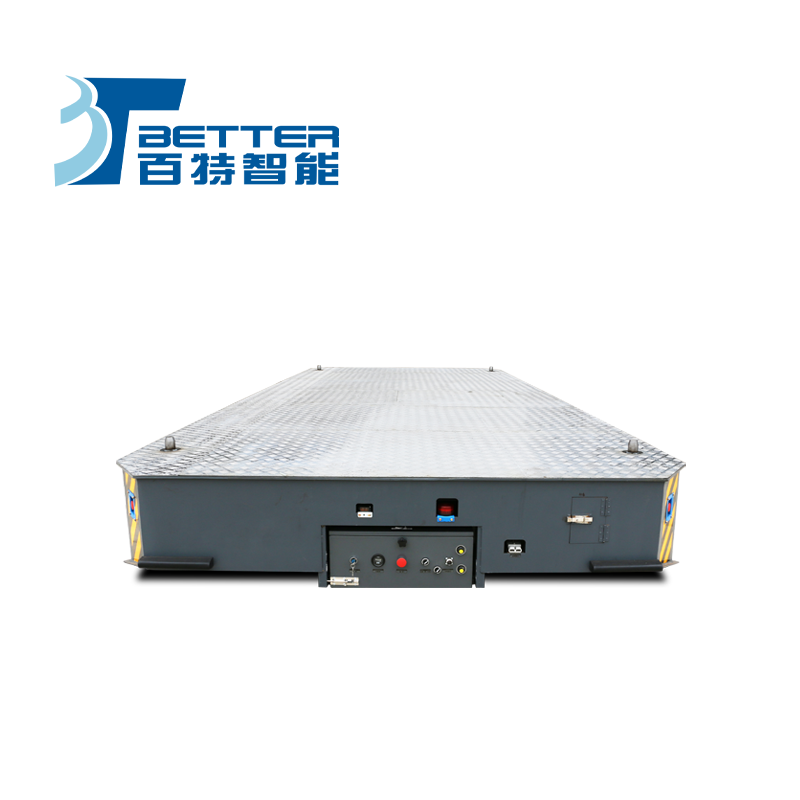

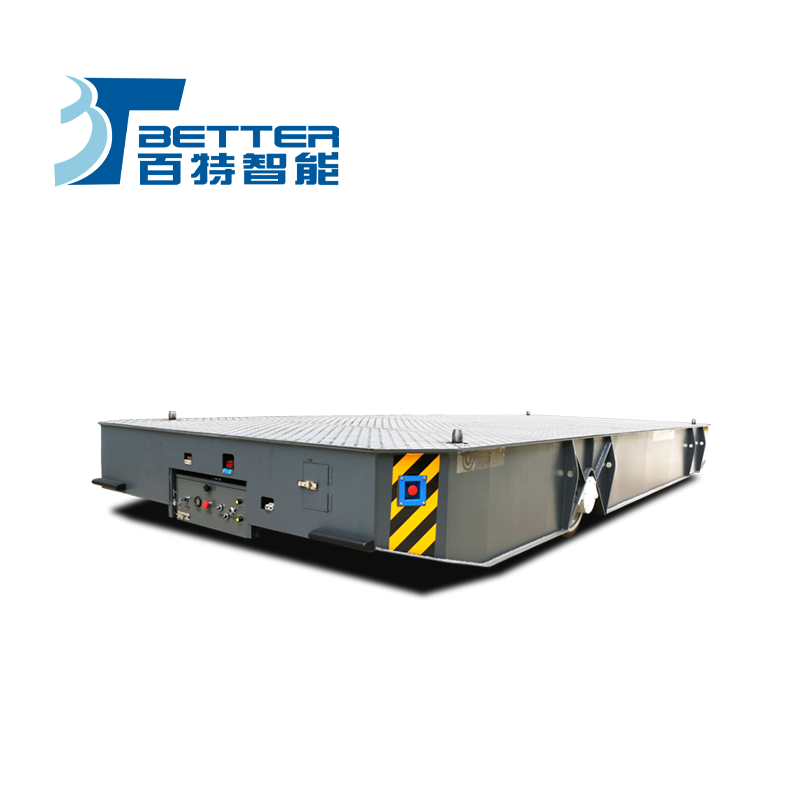

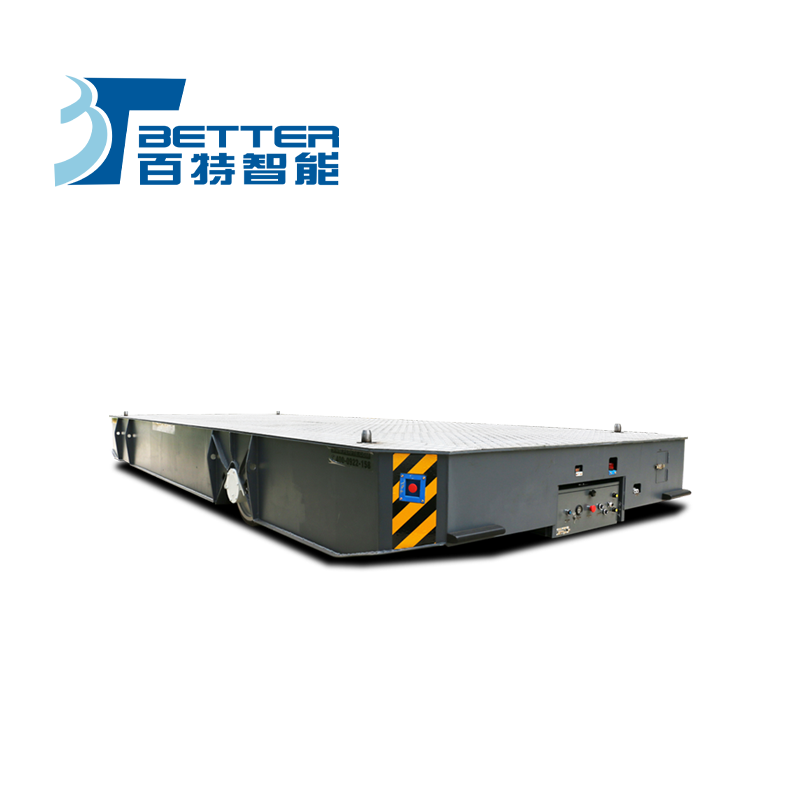

25噸無軌電動平車
產品介紹：
應用行業：制造業 應用工況：發電機組轉運 搬運物料：柴油發電機組 規格型號：BWP-25T 7000*2400*700 使用地：上海
應用范圍：5s車間，汽車模具，物料轉運，航天設備車間，空調車間，澆鑄模具廠房
物料：大型模具，鋁卷，鋼卷，鋼材，鋼錠，鍋爐，澆鑄模塊
性能特點
-
360度無死角轉彎
平車的轉彎方式采用的是機械式，通過差速進行轉彎，電器控制平車的轉彎方向
-
遠程操作，比較放心可靠
平車采用無線遙控，控制距離為400m，滿足遠程操作，放心系數高
-
放心載重系數高
平車采用箱梁式結構，車輪采用的車加工，熱處理，平車的系數可以達到1.5
-
平車使用壽命長
電池采用免維護蓄電池供電，平車臺面20年不變形
工作原理
BWP系列電動平車以鉛酸蓄電池為能源，以控制模塊為控制核心，以操作手柄和遙控控制為輸入手段，以臺面負載貨物，以轉向輪導引方向并和固定輪共同承載重量，以電機提供原始動力，以減速機放大扭矩并提供給固定輪動力，以LED聲光報警器為工作和警示標志，以智能充電機為外部電源輸入。在以上的功能配合下，共同組成BWP系列電動平車的工作能力。
.jpeg)

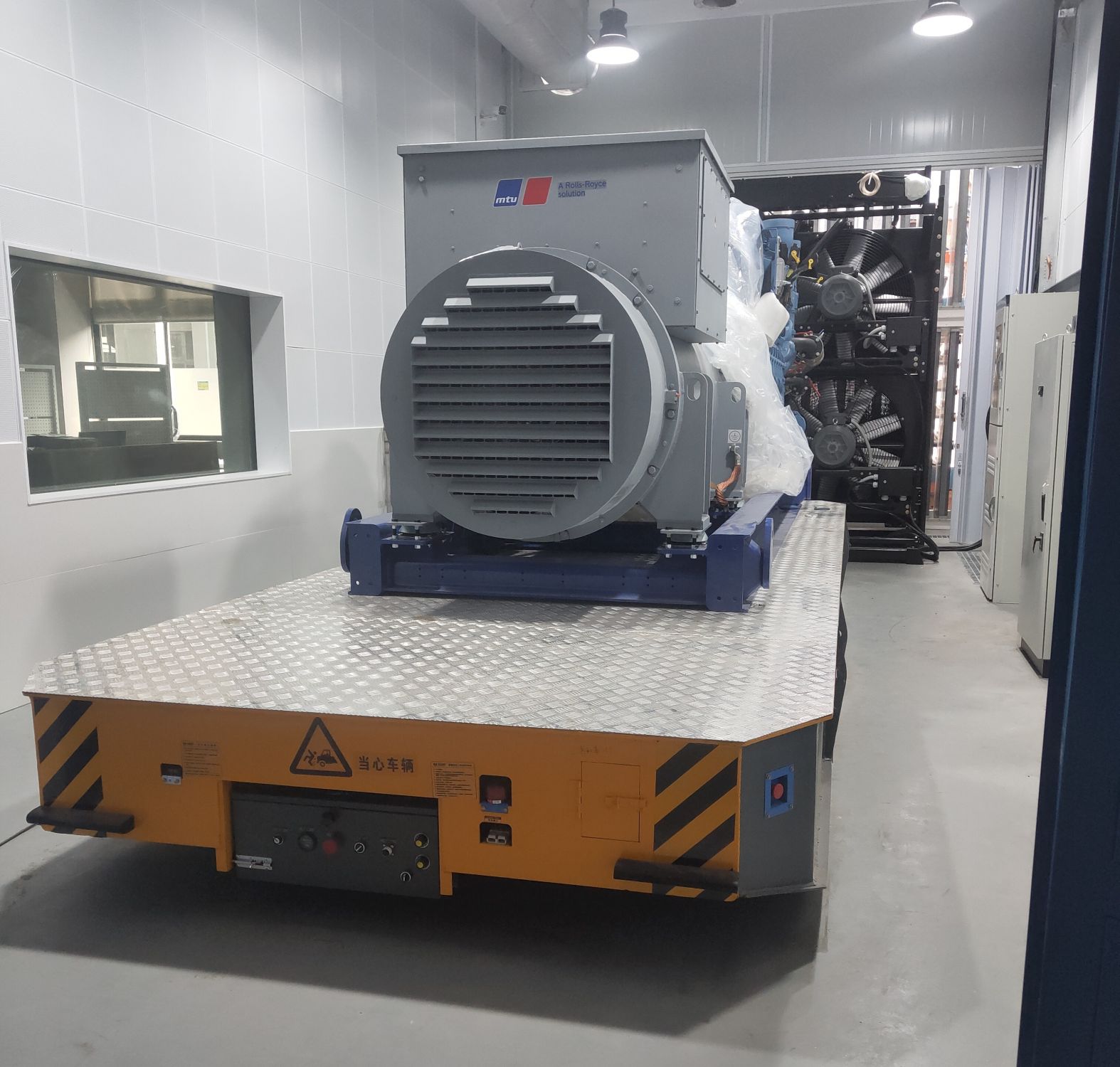

本案例是應用于發電機組廠家車間內完成產品成型后在檢測、試驗、倉儲等工位的轉運，工位處于不同車間，路途中有轉彎，有坡道；選用無軌電動轉運平車，大容量蓄電池組供電，車體規格較大，為適應現場較狹窄通道，不至于發生剮蹭通道邊其它設備狀況，車體做了倒角處理，并含有聲光報警、遇障礙物停止、觸碰式開關等安全警示裝置。
工程案例更多案例
技術參數
產品優勢：
3、性能高，具有科技可持續發展的潛能。
售后服務：
公司為了使客戶能夠盡快掌握產品可能發生的常見故障的排除方法，免費對客戶進行常見一般故障的技術培訓，達到客戶能夠排除一般故障的目的，以保障客戶的正常生產。
|
BWP無軌平車技術參數表 |
||||||||||
|
1 |
載重量 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
|
|
2 |
沖擊載荷 |
7.5 |
15 |
22.5 |
30 |
45 |
60 |
75 |
|
|
|
3 |
車架結構 |
鋼板焊接梁式結構 |
|
|
||||||
|
4 |
鋼板厚度 |
8 |
10 |
12 |
14 |
14 |
16 |
16 |
|
|
|
5 |
整車總重 |
4.3 |
5.3 |
6.6 |
7.9 |
8.8 |
10 |
10.5 |
|
|
|
|
輪壓 |
2.8 |
4.6 |
4.3 |
5.6 |
7.7 |
10 |
12 |
|
|
|
7 |
地面要求 |
水泥地面 |
鋼板地面 |
|
|
|||||
|
8 |
外形尺寸 |
3000x2000 |
3600x2000 |
4000x2200 |
4500x2200 |
5000x2200 |
5500x2300 |
6000x2300 |
|
|
|
9 |
整車高度 |
450 |
530 |
600 |
600 |
650 |
700 |
700 |
|
|
|
10 |
離地間隙 |
50 |
|
|
||||||
|
11 |
輪距 |
1500 |
1700 |
1800 |
|
|
||||
|
12 |
軸距 |
2500 |
3100 |
3400 |
3900 |
4300 |
4800 |
5200 |
|
|
|
13 |
轉彎半徑 |
2501 |
3101 |
3401 |
3901 |
4301 |
4801 |
5201 |
|
|
|
14 |
轉彎方式 |
無間斷邊走邊轉彎 |
|
|
||||||
|
15 |
轉彎電控控制方式 |
電器按鈕控制 |
|
|
||||||
|
16 |
轉向機構 |
機械式 |
|
|
||||||
|
17 |
電機功率（Kw） |
3.5 |
5 |
6 |
7 |
10 |
12 |
15 |
|
|
|
18 |
車輪直徑 |
Ф300（4個） |
Ф350（4個） |
Ф400（4個） |
Ф400（6個） |
Ф500（6個） |
|
|
||
|
19 |
車輪材質 |
ZG55 |
|
|
||||||
|
20 |
行走速度（m/min） |
0-15 |
0-12 |
|
|
|||||
|
21 |
剎車方式 |
電磁剎車 |
|
|
||||||
|
22 |
地面平整調節 |
機械自動調節 |
|
|
||||||
|
23 |
操作方式 |
有線+無線 |
|
|
||||||
|
24 |
蓄電池型號 |
D-250 24支 |
D-330 24支 |
D-400 24支 |
D-440 24支 |
D-250 36支 |
D-330 36支 |
D-440 36支 |
|
|
|
25 |
蓄電池維護 |
免維護 |
|
|
||||||
|
26 |
充電機安裝形式 |
車載式 |
分體式 |
|
|
|||||
|
27 |
充電機功能 |
全自動智能充電 |
|
|
||||||
|
28 |
車體顏色 |
黃色+警示標志 |
|
|
||||||
|
29 |
雷達側距控制 |
3-0.3m，防撞定距鎖定自停 |
|
|
||||||
|
30 |
報警裝置 |
聲光報警 |
|
|
||||||
|
31 |
其他功能 |
配轉向燈、夜燈、電量顯示 |
|
|
||||||
